Docker-compose方式部署Harbor(一)

虚拟化
, ,

经过实践发现k8的理论微服务其实跟镜像仓库这种东西并不是很相符,但是因为使用docker-compose方式是最简单易用的. (虽然离开了k8失去了HA,分布式以及很多好的特性). 所以这里还是单独用传统方式搭建一次Harbor1.3版本. (k8方式这版本坑巨多)..

0x00. 准备工作

关于harbor的介绍在k8说过,这里不重复. 以后如果有更深的认识再转移,参考官方最新文档… 希望这次不会有k8那么多坑了. 需要准备以下:

特别强调,请提前关闭一下systemctl stop firewalld (最好disable了),确保没有安装其他修改网络的软件. 这会决定你安装harbor的速度是10分钟还是1000分钟..

  • docker1.12/17.x (yum默认是1.12)

  • 建模板的时候一定要记得关掉混蛋的firewalld/iptables,以及selinux.swap.. 特别是防火墙!! 装好之后再取消可能影响docker功能.

  • 离线镜像版本offline-1.3. (官方release下载 .约900MB) ,然后解压, (可选:提前加载,)

    1
    2
    3
    4
    $ tar xvf harbor-offline-installer-v1.3.0.GZ #建议离线分发解压后的包.
    $ chmod +x harbor/prepare #给prepare脚本执行权限
    #提前加载
    $ docker load -i harbor.v1.3.0.tar.gz

  • docker-compose最新版(待验证)

    1
    2
    3
    4
    5
    6
    7
    8
    9
    $ wget https://github.com/docker/compose/releases/download/1.18.0/docker-compose-Linux-x86_64  #官方推荐是用curl,不建议
    $ mv docker-compose-Linux-x86_64 /usr/local/bin/docker-compose
    $ chmod a+x /usr/local/bin/docker-compose  #也有写+x的.
    #这样就完成了,测试
    $ docker-compose version  #下面是正常输出
    docker-compose version 1.18.0, build 8dd22a9
    docker-py version: 2.6.1
    CPython version: 2.7.13
    OpenSSL version: OpenSSL 1.0.1t  3 May 2016

    curl -L 是官方推荐方法,但是实测下载速度巨慢.如果这样获取安装不行/报错…那还是先rm -f /usr/local/bin/docker-compose ,然后老实下载好然后转移到虚拟机吧.(网络环境差真的很头痛)

关于docker-compose

因为之前没有单独提过docker官方提供的docker-compose. 这里还是需要简单介绍一下的(之后有空来填)

0x01. HTTPS化

因为默认yum的docker已经默认https化了,加之正式环境其实整个k8也需要https化.所以补充上开启harbor的HTTPS过程. 参考官方文档. 这里内网使用直接说自签证书.

A.获得证书

1.生成CA证书

1
2
3
openssl req \
    -newkey rsa:4096 -nodes -sha256 -keyout ca.key \
    -x509 -days 365 -out ca.crt

输入上述命令,然后会提示你输一堆目前看无关紧要东西..可以都直接回车跳过. 完成后当前文件夹生成ca.crt和ca.key 两个文件.

2.生成证书签名

最好https化的当然是一个域名,除了方面记忆也方便以后更换harbor ip的时候复用. 如果有内网域名的时候命令如下:

1
2
3
4
5
6
7
8
9
10
11
12
# 如果你有xxx.com作为域名,跳过下面一个生成ip的
 openssl req \
    -newkey rsa:4096 -nodes -sha256 -keyout xxx.com.key \
    -out xxx.com.csr

# 如果当前只有ip地址,那么可以随便取你喜欢的名字.例如hack. 参数可都回车跳过
 openssl req \
    -newkey rsa:4096 -nodes -sha256 -keyout jin.key \
    -out jin.csr

#完成后,会有这两个文件.
 jin.csr  jin.key

3.生成主机证书

1
2
3
4
5
6
7
8
9
#主机是ip为例,两步   (有域名不需要第一步)
echo subjectAltName = IP:192.168.157.210 > extfile.cnf

openssl x509 -req -days 365 -in jin.csr -CA ca.crt -CAkey ca.key -CAcreateserial -extfile extfile.cnf -out jin.crt
#执行完以上两个会提示
Signature ok
subject=/C=XX/L=Default City/O=Default Company Ltd/CN=jin
Getting CA Private Key
#然后会多出一个 jin.crt文件

B.配置安装

1.配置harbor.cfg文件

获取了jin.crt 和 jin.key 文件之后. 可以先把它们放到类似 /root/cert 文件夹下. (提前建好)

1
2
mkdir -p /data/cert
mv jin.{crt,key} /data/cert/

然后编辑harbor.cfg ,更新其中的 hostname,protocol,ssl_cert相关参数如下.

1
2
3
4
5
6
7
8
9
10
11
#这里如果是域名直接写. ip的话可能加端口,因为80可能会有冲突.没冲突可以不改
  hostname = ip:port
  #传输协议,默认是http
  ui_url_protocol = https
  ......
#nginx的cert&key文件的路径,仅当协议https生效
  ssl_cert = /data/cert/jin.crt
  ssl_cert_key = /data/cert/jin.key

#取消远程证书验证,当使用了自签证书.默认是true. 注意1.3版本取消了这个参数.就不用改了
verify_remote_cert = off

0x02.上手

1.本机测试

前面工作做完就很快了,执行 sh install.sh .就开始安装过程了.整个步骤非常简单,而且基本没坑. 主要耗时就在加载镜像这一步. (提前加载就挺快)

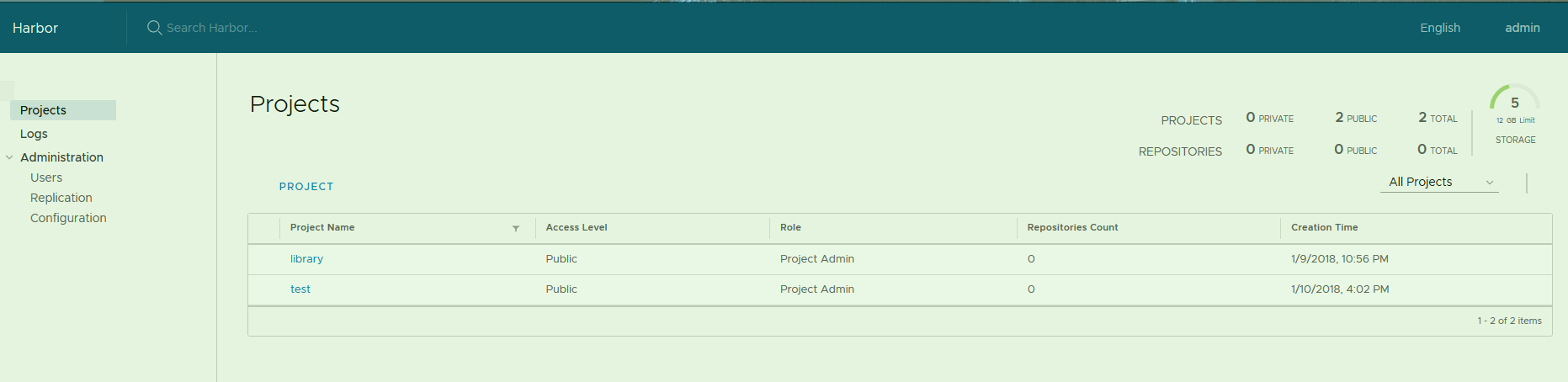

完成之后就可以访问了,如图 （默认账号密码登录自查）

harbor04

进来后项目这创建一个test 做测试，下面是没做https时docker命令登录需要修改的.(上面https化就可以跳过了)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
$ vi /usr/lib/systemd/system/docker.service
#新增第六行,记得 \
ExecStart=/usr/bin/dockerd-current \
          --add-runtime docker-runc=/usr/libexec/docker/docker-runc-current \
          --default-runtime=docker-runc \
          --exec-opt native.cgroupdriver=systemd \
          --userland-proxy-path=/usr/libexec/docker/docker-proxy-current \
          --insecure-registry 172.17.7.214 \  #之后采用https需要删除这行
          $OPTIONS \

$ systemctl daemon-reload
$ systemctl restart docker  #最好不要一起执行.以免出错

#命令登录
$ docker login -u admin 172.17.7.214

然后因为是docker-compose形式构建的,缺少一个主从会很危险,建议启用harbor自带的主从机制.所以在推送镜像测试之前先开另一个虚拟机作为harbor的从仓库. 然后在主仓库需要备份的项目选创建复制规则.

1
2
3
4
5
6

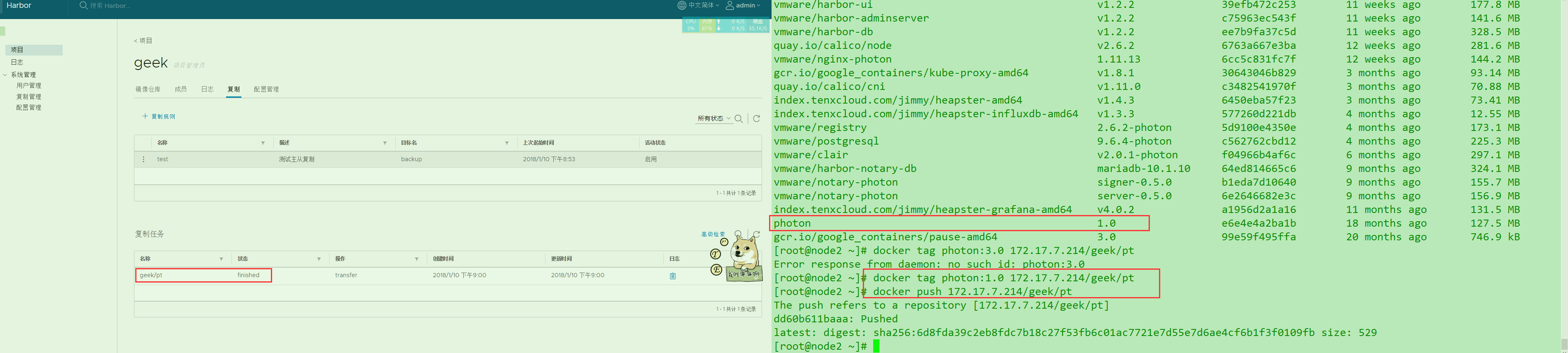

#以上成功后尝试给某个镜像tag,然后上传.例如harbor自带的photon
#1.在项目中标记镜像：docker tag SOURCE_IMAGE[:TAG] 172.17.7.214/geek/IMAGE[:TAG] 版本不建议省略,默认default
$ docker tag gcr.io/google_containers/pause-amd64:3.0 172.17.7.214/geek/pause:1.0

#2. 推送镜像到当前项目：docker push 172.17.7.214/geek/IMAGE[:TAG]
$ docker push 172.17.7.214/geek/pause:1.0

harbor07

不过这里有个问题,为什么原本127MB的镜像推送之后仓库中显示是40多MB. (推测可能底层复用了? 确认是)

然后要对project进行修改有个非常坑的地方……也没找到官方说明,就是项目旁边有个空白处才能配置.开始纳闷了好久…. 更新: 发现chrome是正常的. 有...提示 ,看来firefox这是药丸呀…. 好多设置都没支持,chrome一家独大感觉也不好.

harbor11

补充一下harbor-compose的核心过程: (删除的时候是逆序的.)

  • 创建 harbor122_harbor 的虚拟网桥
  • 创建容器
  • 启动容器

实践暂时就到这, 后续补充harbor的进阶使用.

2.验证以及其他机器访问

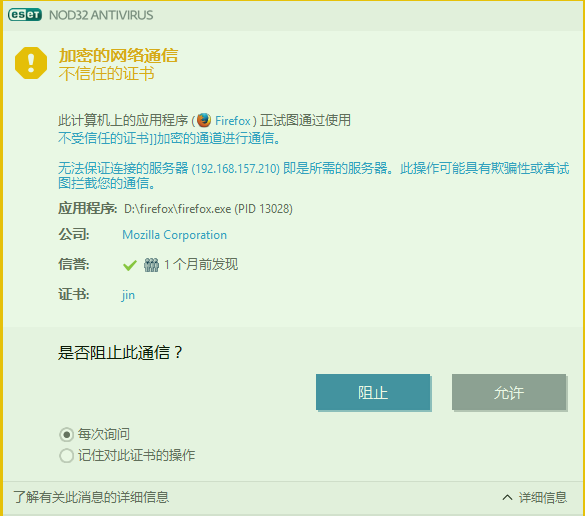

上面做完,就可以尝试访问你之前的ip了 .如果你有防火墙或者类似web防护机制,会提示你如下:

harbor09

然后可以看到证书是你刚建立的. 如果浏览器还是认为它不安全你得添加信任. 进来之后发现提示502 bad gateway … 有点尴尬. 然后不要慌,等一下. 或者重启一下刚才容器. 就能看到https://ip 的页面了.

还有一个主要问题就是其他k8的节点访问. 之前我们因为没用https.都是用非常难受的办法在每台机器docker启动参数添加-insecure-registry . 安装好后首先要确保这个参数不存在了.

其次. 必须复制上面第一步生成的ca.crt 证书到 etc/docker/certs.d/hostip . 目录不存在就手动创建.如果修改了默认端口,还需要参考文档改一下. (hostip是主机ip地址,用域名就是域名取代)

1
2
3
4
5
6
7

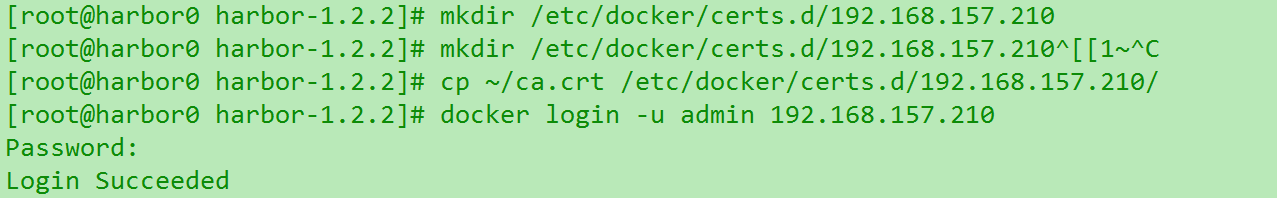

#在Harbor-master的主机上做批量分发ca.crt,这里还需要依赖脚本,因为不同主机信任/密码都是问题.
$ mkdir /etc/docker/certs.d/172.17.7.214
$ scp ~/ca.crt root:172.17.7.201:/etc/docker/certs.d/172.17.7.214
#记得,如果之前配了http方式,先删除重启docker
$ cp ~/ca.crt /etc/docker/certs.d/172.17.7.214
$ docker login -u admin 172.17.7.214 -p Harbor12345
#以上操作需要再每一台需要连接habor的节点都丢一份噢

harbor10

最后补充一下,如果之前开启了harbor主从复制. 需要修改之前的从主机url为https协议. 并且harbor这里很智能,你之前http同步失败有详细记录. 你修改https成功后,Harbor会自动同步之前同步失败的镜像.

ps:harbor有问题可以参考如下重置命令.很有效:

1
2
3
$ docker-compose down
$  ./prepare
$ docker-compose up -d

如果更换了机器重装harbor.但是ip没有变,那么想把之前同步的重新同步一次,只需要把复制规则暂停再开启就行.

其他麻烦一点的问题参考整合文章K8S问题排查(一)
